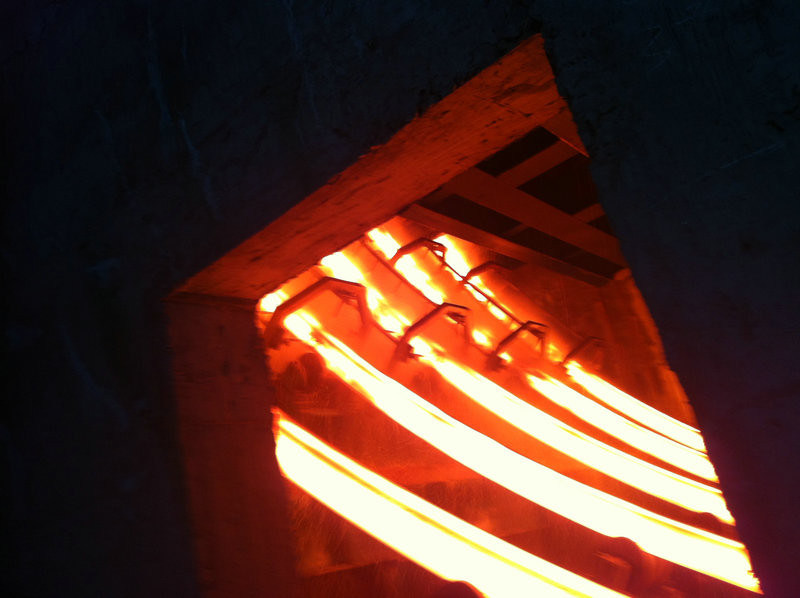

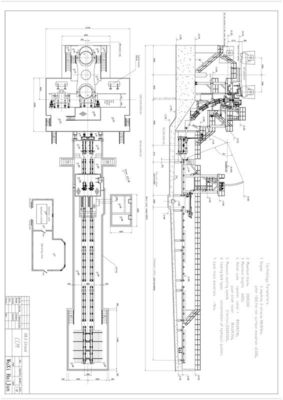

R8M 2S CCM/planta de colada continua, circuito de ajuste 2

Radio de la máquina de bastidor del billete de acero

los 8m

Cantidad del filamento

2 filamentos

Tipo de la ayuda de la cucharón

Torrecilla de cucharón o coche de la cucharón

Carro del embudo de fundería

función de desplazamiento Semi-porta, cruzada

Método del bastidor

Midiendo la boca, abra el bastidor

Enfriamiento secundario

Refrigeración del gas y por agua, circuito de ajuste 2

Retiro que endereza la máquina

Totalmente 5 rodillo, el enderezarse progresivo

Tabla del rollo

Impulsión centralizada grupo de cadena

Barra simulada

Rígido, con la cabeza autoadaptable de la barra simulada

Corte del billete

Cortadora hidráulico o de llama

Transportación del billete

Tabla de rodillo viva centralizada grupo

Tipo de enfriamiento del banco

Lecho de enfriamiento simple

Capacidad nominal

30T

ciclo del Golpecito-a-golpecito

60min

Cantidad del horno

3sets

Días laborables

330 días/año

Número medio de horno diario

24/day

Capacidad de producción

300,000t/year

Área seccional de lanzamiento (milímetro)

180x180

200×200

220×220

Velocidad del bastidor (m/min)

1,6

1,8

2,0

NO.

Billete

tamaño

Velocidad del bastidor

salida por hora

(toneladas)

Salida diaria

20hour

(toneladas)

Salida anual (300days)

(toneladas)

1

180×180

1.6m/min

21,98

439

131.700

2

200×200

1.8m/min

27,13

543

162.900

3

220×220

2.0m/min

36,47

729

218.700

Grado de acero

Grado del bastidor (m/min)

Tarifa de deformación eficaz (ε)

Tarifa de deformación permisible (ε_máximo)

Acero de carbono recto

1.8~2.5

Refiera por favor a la tabla de cómputo

0,25

Acero poco aleado

1.3~2.0

Refiera por favor a la tabla de cómputo

0.15~0.2

№

Nombre del equipo

Peso

Modelo y especificación

Unidad

1

Torrecilla de cucharón
Impulsión hidráulica, con la carga

21T

sistema

1

2

Arriage del embudo de fundería
Tipo de la pierna del cielo y tierra

12.5×2=25T

sistema

2

3

Embudo de fundería

6×2=12T

sistema

2

4

Pote de la escoria

2.5T

sistema

1

5

Dispositivo de protección largo de la manga

0.3T

sistema

1

5

Hornada del embudo de fundería

5.3×2=10.6T

sistema

2

6

Boca de embudo de fundería
el cocer

sistema

2

7

Colada
encajona el voladizo
estante

sistema

2

8

Molde 150×150

sistema

2

9

Cubierta del molde

sistema

2

10

Dispositivo del oscilador

sistema

2

11

Jefe del espray

sistema

2

12

Segmento orientado

sistema

2

13

Barra simulada rígida

sistema

2

14

Dispositivo de almacenamiento de la barra simulada

sistema

2

15

El enderezarse y
máquina del retiro

sistema

2

16

El enderezarse y
máquina del retiro
base común

sistema

1

17

Rodillo del acercamiento de los esquileos

sistema

2

18

Fijación con abrazadera del billete
dispositivo

sistema

2

19

Oxicortado
máquina

sistema

1

20

Corte de la colección
dispositivo principal y
pote de la ejecución

sistema

1

21

Después de cortar el rodillo

sistema

2

22

Ⅰ del rodillo de transporte

sistema

2

23

Ⅱ del rodillo de transporte

sistema

2

24

Rodillo Knockout

sistema

1

25

Bisel fijo

sistema

1

26

Acero de desplazamiento
máquina

longitud de los 6m

sistema

1

27

Enfriamiento de la colección
cama

sistema

1

28

Enfriamiento del cuerpo del echador
sistema

incluya un filtro de la turbulencia

fije

1

29

Cubierta del echador

sistema

1

30

Longitud automática
Sistema

sistema

3

31

Procesador de la fuente del gas

gas del instrumento del trato

sistema

1

32

Plataforma de acero

1

Ⅱ

Hydrauli, lubricación, sistema neumático

1

Estación hidráulica del anfitrión

sistema

1

2

La estación hidráulica del billete

sistema

1

3

Puerta posterior de la elevación hidráulica

sistema

2

4

Estación centralizada de la lubricación de la grasa

sistema

6

5

Tubería hidráulica

sistema

1

6

Tubería de la lubricación

sistema

1

Ⅲ

CCM 3-Electric

1

Estación de funcionamiento

2

Paquete de programas informáticos

3

PLC

sistema

3

4

PLC ET-200
PLC hidráulico de la estación ET-200 del anfitrión

sistema

1

5

Inversor

①

Inversor de la máquina de WS
poder (del tipo pesado): 11 kilovatios

sistema

3

②

Poder del inversor del rodillo del acercamiento de los esquileos: 4KW

sistema

3
